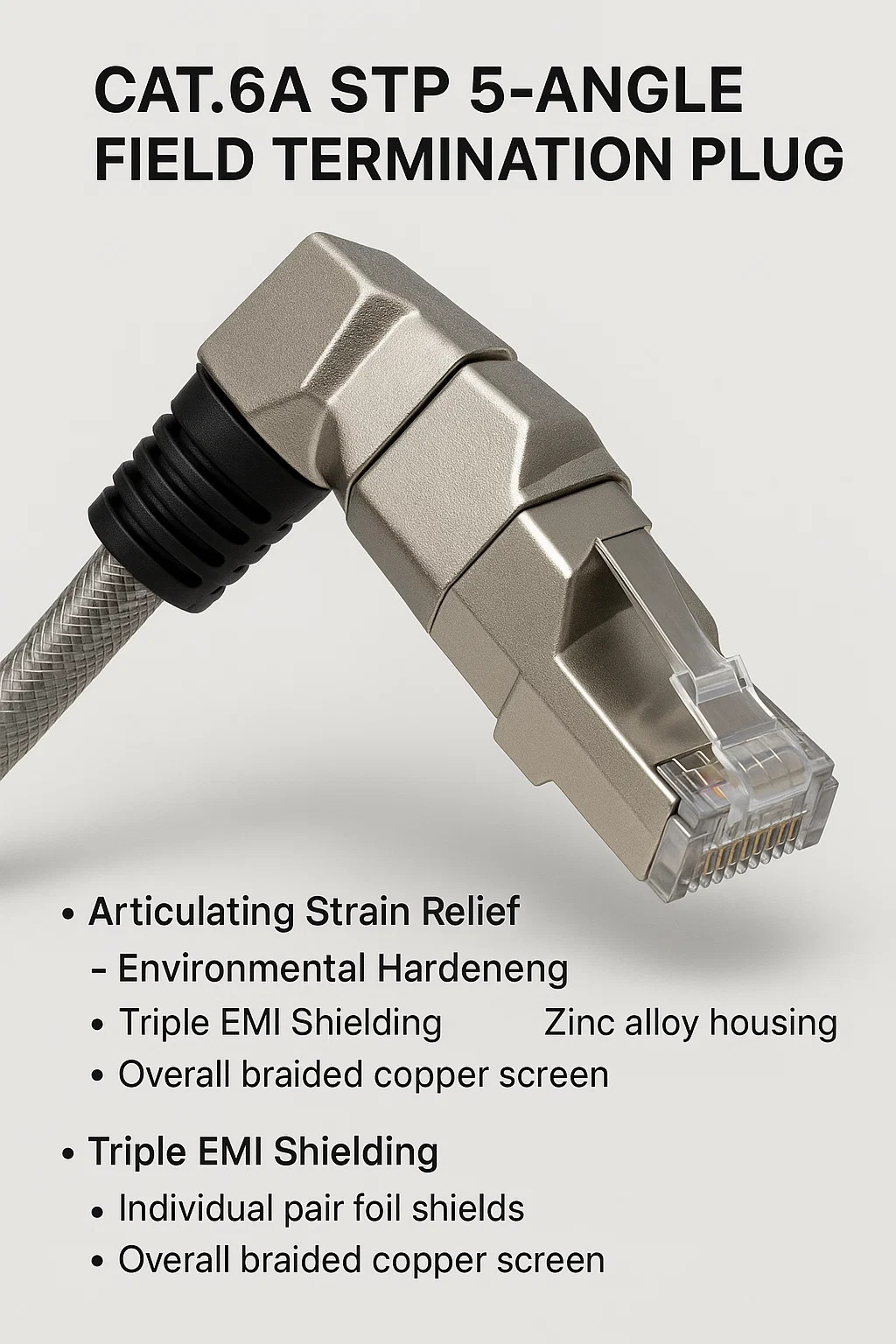

Cat.6a STP 5 breiseán foirceanta allamuigh uillinn
1. Cuspóir Dearaidh lárnach
Optimization Spáis: Tá corp 45 ° dronuilleach le hinchoigeartacht 5 shuíomh (± 30 ° ingearach, ± 15 ° cothrománach) chun cáblaí a chur i spásanna diana (m.sh., racaí freastalaí, caibinéid rialaithe).
Sciath EMI Triple: Comhcheanglaíonn sé:
Sciatha scragall péire aonair
Scáileán copair braided foriomlán
Cuireann tithíocht cóimhiotail since isteach ar mhótair/VFDanna i suíomhanna tionsclaíocha.
2. Nuálaíochtaí Struchtúracha
Faoiseamh brú a chur in iúl:
Glacann pivoting collar le creathadh/strus flex (m.sh., airm róbatacha, AGVS).
Cruachan comhshaoil:
Déanann rónta IP68-rátáil (glais snáithithe silicone snáithithe) in aghaidh uisce/deannach.
Teagmhálacha Ard-Dualgas:
50µ "bioráin phlátáilte órga a sheasamh le 100,000 timthriall cúplála agus 90W Poe gan Arcing.
3. Sreabhadh oibre foirceanta
Prep Sciath:
Fill braid fhoriomlán thar seaicéad cábla; Clamp faoi ferrule miotail.
Scragaill péire bearrtha chun 3mm a nochtadh; Críochnaigh go cluaisíní talún.
Láimhseáil sreinge:
Coinnigh <8mm untwist; Cuir isteach sliotáin IDC keyed (caighdeán T568b).
Glas uillinne:
Treoshuíomh socraithe; collar chasmhóiminte go 0.6 n · m le haghaidh comhbhrú róin.
4. Príomhiarratais
Róbataic: Bainistiú cábla in airm altacha (comhoiriúnacht ISO 9409).
Innealra Soghluaiste: Imlonnú Creathaidh trom (Traenacha, Chargers Forklift).
Timpeallachtaí crua: Próiseáil bia (ráta níocháin), plandaí ceimiceacha.
5. Buntáistí vs Plocóidí Díreacha
| Cuir in aghaidh | Réiteach 5-uillinn | Riosca breiseán díreach |
|---|---|---|
| Painéil phlódaithe | Glanann sé calafoirt/cáblaí in aice láimhe láithreach. | Kinks cábla ag iontráil an chalafoirt. |
| Creathadh leanúnach | Cuireann cur in iúl cosc ar thuirse sreinge. | Bristeacha struis seoltóirí. |
| Spotaí Emi | Coinníonn sé leanúnachas sciath 360 °. | Sosanna talún le linn gluaiseachta. |
6. Rialacha Suiteála Criticiúla
Nascadh Sciath: Fíoraigh ≤0.1Ω Friotaíocht idir an blaosc breiseán agus an scáileán cábla.
BEND RADIUS: Coinnigh trastomhas ≥4 × cábla tar éis coigeartú uillinne.
Riachtanas Uirlisí: Bain úsáid as uirlis ísealphróifíle-síos le haghaidh rochtana dronuilleach.
7. Táscairí Teip
Athshocraíonn Poe: Teagmhálaí bioráin bochta nó teip ar an talamh.
Titeann luais: péirí neamhshuite> sceitheadh 10mm nó EMI.
Róthéamh: bioráin ró -ualaithe (níos mó ná 90W Poe).
8. Teorainneacha
Comhoiriúnacht cábla: Éilíonn sé STP cat.6a (S/FTP nó F/UTP).
Doimhneacht an chalafoirt: ní fhéadfaidh sé soicéid éadomhain a fheistiú (fíoraigh specs feiste).
Costas: 2–3 × préimhe thar phlocóidí caighdeánacha. $ $
