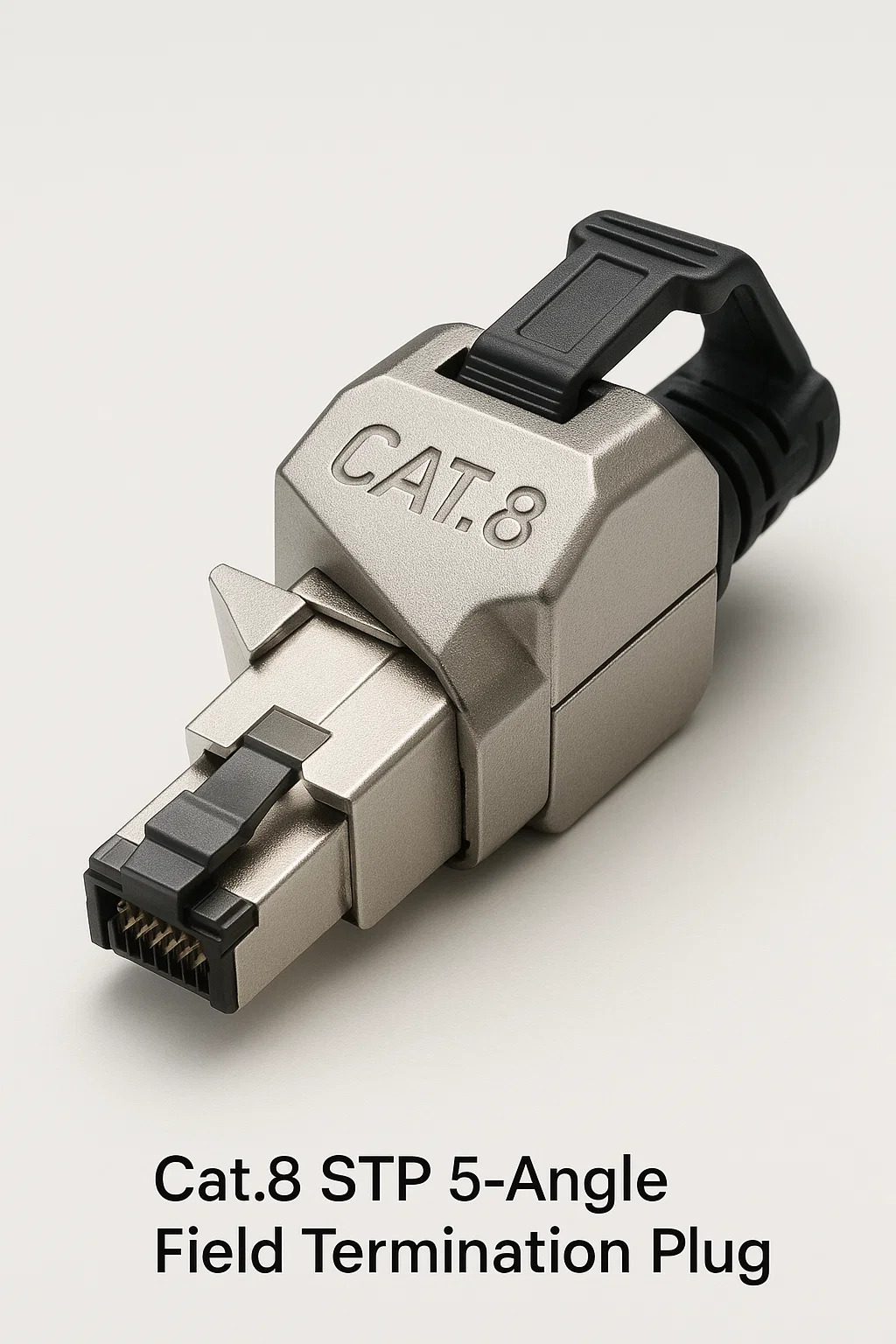

CAT.8 STP 5-uillinn Foirceanta allamuigh

1. Cuspóir Dearaidh lárnach
Optimization Spáis: 45 ° bealaí bealaí breiseáin dronuilleacha cáblaí ar an taobh, ag seachaint bac i suiteálacha crampáilte (m.sh., calafoirt cúil raca freastalaí).
Sciath ard-dlúis: Comhcheanglaíonn sé sciath dé-chiseal STP (scragall péire aonair braid fhoriomlán) le teagmhálacha bunúsacha chun cosaint EMI a choinneáil.

2. Gnéithe Struchtúracha
Cuir isteach beacht dronuilleach
Rothlaíonn cuir isteach miotail cosáin chomharthaí 45 ° go hinmheánach, ag caomhnú bacainní gan lúbtha géara.
Faoiseamh brú treisithe
Faigheann an clamp pivoting cábla agus ± 30 ° Coigeartú treo tar éis suiteála.
Sliothar tionsclaíoch
Seasann tithíocht cóimhiotail since le séala IP67 (roghnach) do thionchar, deannach, agus taise.

3. Próiseas Foirceanta
Ullmhú sciath
Peel ar ais braid fhoriomlán, scragaill péire bearrtha chun 3mm a nochtadh le haghaidh teagmhála le fáinní talún Plug.
Láimhseáil seoltóra
Cuir sreanga isteach i sliotáin IDC keyed le <0.3mm untwist - Teipeann ar mhí -ailíniú 40Gbps tiúnadh.
Seicheamh talún
Sciatha péire slán go críochfoirt inmheánacha.
Fill an braid fhoriomlán thar collar ar an talamh.
Caipín Sciath Snap-Shut le haghaidh clúdach 360 °.

4. Cásanna Imlonnaithe
Ionaid Sonraí: Lasca barr-raca le calafoirt atá cruachta go hingearach.
Róbataic: airm altacha a éilíonn solúbthacht chábla.
Míleata/aeraspáis: iatáin chreathaidh trom le srianta spáis.

5. Buntáistí Criticiúla
Plocóidí i gcoinne Plocóidí Díreacha • Sábhálann 60% spás cliathánach • Laghdaíonn sé chasmhóimint chábla ag calafoirt
Cuibheoirí i gcomparáid le Cuibheoirí • Cuireann sé deireadh le pointí nasctha breise • Caomhnaíonn sé sláine comhartha do 2000MHz

6. Rabhaidh Suiteála
Rialú Radius Bend
Coinnigh trastomhas cábla ≥8x roimh/tar éis an phlocóid; Spreagann géara géara caillteanas fillte.
Fíorú talún
Leanúnachas Sciath Tástála (0.1Ω MAX) - Dearaí dronuilleacha bearnaí talún.
Srianta uirlisí
Éilíonn sé uirlis ísealphróifíle síos le haghaidh imréitigh taobh-rochtana.

7. Teorainneacha
Gan Deisiúcháin Allamuigh: Teastaíonn athsholáthar breiseán breise ó theagmhálacha damáistithe.
Comhoiriúnacht an chalafoirt: Teipeann air i soicéid doimhne éadomhain (m.sh., lasca oidhreachta).
Costas: 3 × Préimh thar chaighdeáin chaighdeánacha.8 plocóidí.

8. Nótaí déantóra
Brandaí speisialaithe: Siemon (360 ° MAX), nascacht TE (IQ45 Tionscail), Panduit (Péire Twisted dronuilleach).
Seachain clóin chineálacha: Ní bhíonn imtheorannaithe comhoiriúnaithe bacainní ag na cnagshuímh.
